DFD、DJZ系列风压采样器、吹气式防堵装置

DFD系列自清洗灰防堵采样装置

此装置是澳门星际在线登录入口设计的一种新颖的自清灰防堵采样装置,其 *大的特点是积聚在斜管的粉尘,只需要用手拧下螺帽即能自行吹除排除。即能有效地防止装置被粉尘堵塞而影响采样的正常进行,又节省了大量清灰劳动力。其原理在于:根据气体流动原理,受阻挡冲击,使含在空气中的比重大于空气的杂物下沉,向上流出的空气得以净化。静压测量管与其防堵部分和差压测量管与防堵部分均是一体化结构,测量差压时,测量管正对流体方向及背向分别有斜孔,流体流过在正背方向产生压力差,即∆P,采样装置取得的差压(压力)送到微差压变送器。

DFD系列防堵采样装置

此装置用于静压测量时防堵,根据气体流动原理,受多次不同方向和多层次的阻挡,含在气体中的杂物被阻挡回落,使引出的气体净化。测量时切口与气流方向平行,用户可根据安装的要求选择是否带弯头。

DJZ系列风流量均速管(笛型管)

该均速管是基于阿牛巴(Annubar)推出的产品,具有独特的开孔选点方法,可与各种差压计配套,用来测量气体、液体和蒸汽的流速或流量,并可用于自动控制系统中。其工作原理在于:一般管道中介质的流速分布不是均匀的,为准确的计量,将管界面分为几个阶段,匀速管正对流体方向及管的背向分别有小孔,使流体各点的压力在管中平均后分别引至测量元件,正、背压力之差即差压∆P,由此推导出流速或流量。

DFD 系列吹气式防堵装置

本装置适于炉膛、烟道等部位尘灰较浓处的压力采样,由于连续吹气,可防止取样头堵塞,达到长期连续正确采样的目的。

(1)气动式防堵装置

气动式防堵装置由压力取样和恒气流控制箱二部分组成,恒气流控制箱内设有减压稳压阀、压力表、分离器、转子流量计和流量调节阀等,装置气源为0.2~0.5MPa干燥清洁的空气(现场提供)。

* 控制箱外型尺寸:

510×180×230mm(高×宽×深)(单点、双点)

510×180×310mm(高×宽×深)(三点、四点)



(2)电动式防堵装置

电动式防堵装置由压力取样头和电动气源恒气流控制箱组成。电动气源恒气流控制箱内装有定时器、气泵、分离器、转子流量计等。供电电源220VAC,50Hz。

本装置可配置1~4个测试点,控制箱安装方法有落地和悬挂式,用户选用时请注明控制箱点数和安装方法。

* 控制箱外型尺寸:

700×250×400mm(高×深×宽)


型号

编号名称型号测量方式及名称
自清灰防堵采样装置DFD-Ⅰ-A
DFD-Ⅰ-2A

测量静压,材质碳钢
测量静压,材质不锈钢
2防堵采样装置DFD-Ⅰ-B
DFD-Ⅰ-2B
测量静压,花瓶形,外壳碳钢,内不锈钢
测量静压,花瓶形,全不锈钢
3炉膛、烟道取压管
(清灰型)
DFD-Ⅰ-C
DFD-Ⅰ-2C
测量静压,材质碳钢
测量静压,材质全不锈钢
4吹气式防堵装置DFD-Ⅰ-D
DFD-Ⅰ-2D
DFD-Ⅰ-E
DFD-Ⅰ-2E
测量静压,气动式,取样头碳钢
测量静压,气动式,取样头不锈钢
测量静压,气动式,取样头碳钢
测量静压,气动式,取样头不锈钢
5自清灰防堵采样装置
(背靠管)
DFD-Ⅱ-A
DFD-Ⅱ-2A

测量动压,材质碳钢

测量动压,取样管不锈钢


6风压采样装置
(背靠管)
DFD-Ⅱ-B
DFD-Ⅱ-2B

测量动压,不防堵,材质碳钢

测量动压,不防堵,材质不锈钢


7风流速毕托管
(大小管型)
DFD-Ⅲ-A
DFD-Ⅲ-2A

测量动压,材质碳钢

测量动压,取样管不锈钢


8风流速毕托管
(大小管防堵型)
DFD-Ⅲ-B
DFD-Ⅲ-2B

测量动压,材质碳钢

测量动压,材质不锈钢


9风流速毕托管
(S型)
DFD-Ⅲ-C
DFD-Ⅲ-2C

测量动压,材质碳钢,插入深度可调节

测量动压,材质不锈钢,插入深度可调节


Ⅰ0风流速均速管
(笛型管)
DJZ-01-A
DJZ-01-2A

测量动压,材质碳钢

测量动压,取样管不锈钢



注:

    * 订货时请注明型号、风管直径及安装方式(垂直或水平)

    * 特殊规格可根据用户要求定制

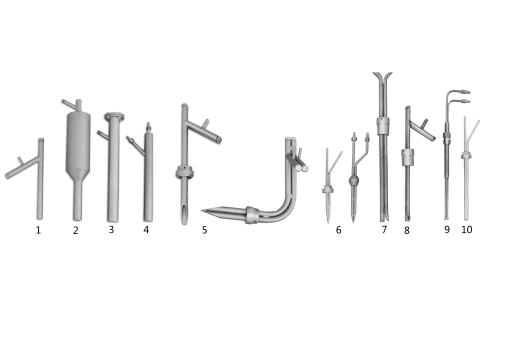

    * 型号表中的编号对应图片中的编号
